Krížený kábel vs. priamy ethernetový kábel: Aký je rozdiel? Znalosť rozdielu medzi kríženými a priamymi ethernetovými káblami vám ušetrí bolesti hlavy a úzke miesta v sieti. Či už je kábel zapojený pomocou T568A alebo T568B, znalosť týchto farebných kódov a konfigurácií pinov je dôležitá, ak niekedy inštalujete alebo ladíte káble. Stručne povedané, krížené káble sú určené na priame pripojenie podobných zariadení, zatiaľ čo priame káble sú ideálne na pripojenie odlišných zariadení, takže je dôležité vybrať káble, ktoré zodpovedajú vašej konkrétnej konfigurácii siete. Hoci príchod inteligentných portov a Auto-MDIX v moderných zariadeniach minimalizuje dopyt po prekrížených kábloch, pochopenie toho, ako identifikovať a používať oba typy, zostáva užitočné pre spoľahlivé pripojenia. Praktické testovanie, označovanie káblov a testery káblov sú užitočné praktické opatrenia na rýchlu identifikáciu typov káblov a predchádzanie typickým chybám počas inštalácie alebo údržby.
Čo sú priamy a krížený kábel
Krížené káble a ethernetové káble spájajú sieťové zariadenia, ale robia rôzne veci. Ethernetové káble, známe ako priamy káble, pripájajú počítače k smerovačom alebo prepínačom a vytvárajú naše každodenné siete doma alebo v práci. Krížené káble spájajú dve podobné zariadenia, napríklad dva počítače, bez rozbočovača alebo prepínača medzi nimi. Rozlišuje ich vnútorné zapojenie - ethernetové káble majú identickú konfiguráciu pinov, zatiaľ čo krížené káble si vymieňajú určité vodiče, aby umožnili priamu komunikáciu medzi zariadeniami.
Normy zapojenia: T568A a T568B
Normy zapojenia - T568A a T568B - určujú poradie farebných vodičov a minimalizujú nejednoznačnosť. Zapojenie podľa správnych štandardov pomáha udržiavať siete spoľahlivé a jednoduché na údržbu. Nesprávne zapojenie môže spôsobiť stratu paketov, absenciu spojenia alebo zvláštne chyby.
1. Vysielanie a prijímanie
Piny TX prenášajú dáta a piny RX prijímajú. V priamom kábli sú linky TX z jedného zariadenia prepojené s linkami RX na druhom konci; v kríženom káblu sa TX a RX navzájom skrížia, aby dvom podobným zariadeniam umožnili komunikovať bez rozbočovača.
2. Norma T568A

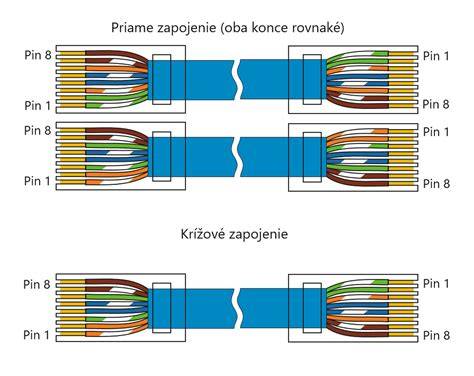

T568A používa poradie farieb: zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. Piny 1 a 2 sú zeleno-biele a zelené. Obaja konce môžu byť priamym zapojením (rovnaká postupnosť na oboch koncoch) alebo môže ísť o krížené zapojenie, keď je jeden koniec T568A a druhý T568B.
3. Norma T568B
T568B prehadzuje zelené a oranžové páry: oranžovo-biela, oranžová, zelená-biela, modrá, modro-biela, zelená, hnedo-biela, hnedá. Piny 1 a 2 sú oranžovo-biele a oranžové. Na priamom kábliku sú konce zhodné; na kríženom je jeden koniec A a druhý B.
4. Priamy kábel (straight-through)
Priamy kábel pripája rôzne zariadenia. Oba konce používajú identické vedenie, čo umožňuje čistý a rýchly prenos signálu. Ak pripájate notebook k zásuvke v kancelárii alebo k domácemu smerovaču, pravdepodobne to bude priamy kábel.
5. Krížený kábel (crossover)
Krížené káble krížia piny TX a RX, čo umožňuje dvom podobným zariadeniam komunikovať priamo. Príklad: pripojenie dvoch počítačov bez rozbočovača alebo prepojenie dvoch starších prepínačov bez uplink portu.
6. Kedy použiť ktorý kábel?
Pri výbere kábla závisí všetko od kompatibility zariadení, technických požiadaviek a typu pripojenia. Skontrolujte, či zariadenia podporujú Auto-MDIX, pretože moderné zariadenia často zvládnu každý typ kábla. Gigabitové a vyššie siete často používajú Auto-MDIX, čo zjednodušuje výber káblov. Pre staršie zariadenia alebo porty bez Auto-MDIX môže byť krížený kábel potrebný.
7. Auto-MDIX a moderné zariadenia
Auto-MDIX znamená Automatic Medium-Dependent Interface Crossover a umožňuje zariadeniam pripojiť sa bez ohľadu na typ kábla. Funguje overením signálov na oboch koncoch kábla a v prípade nezhody prepojí piny odosielania a prijímania. Väčšina moderných notebookov, prepínačov a routerov má Auto-MDIX, čo znižuje potrebu krížených káblov.
Identifikácia a praktické tipy
Aj keď vyzerajú káble podobne, vnútorné zapojenie ich odlišuje. Tri spoľahlivé spôsoby, ako identifikovať kábel, sú:
- Porovnaj farby vodičov na oboch koncoch RJ45 a zhoduj poradie (rovnaké - priamy, rozdielne - krížený).
- Použi káblový tester na mapovanie pinov a zistenie, či sú vodiče prepojené správne.
- Skontroluj štítky na kábli (napr. crossover, straight). Nie všetky sú spoľahlivé, preto si radi zapíšte záznamy o type káblov.
Metóda testera: zapoj oba konce do testeru a over, či sú piny mapované správne. Ak sa vyskytujú chyby alebo nezhoda, je lepšie vymeniť kábel alebo použiť iný typ zapojenia.
Materiály a špecifikácie kábla
V moderných sieťach je dôležité mať správnu kategóriu kábla a správny typ tienenia. CAT5e, CAT6, CAT6A, CAT7 a CAT8 predstavujú rôzne možnosti výkonu a ceny. Tiež sa venuje pozornosť typu tiene-nia: UTP (netienený), FTP (tienený fóliou), STP/SSTP (obal s opletením a fóliou). V domácnostiach a bežných kanceláriách často stačí UTP, ale pre vyššie rýchlosti alebo prostredia s rušením je vhodný FTP alebo STP s dostatočným tienením a plášťom z materiálu vhodného vonkajším podmienkam (PVC pre interiér, LSZH pre verejné priestory, PE pre vonkajšie prostredie).
Materiály plášťa
PVC plášť je bežný pre vnútorné inštalácie, LSZH/LSOH je bezhalogénový s nižšou dymivosťou (bezpečnejší v prípade požiaru), PE plášť je určený pre vonkajšie prostredie a je UV-stabilný a vodeodolný. Dôležité pravidlo: Ak kábel vidí slnko alebo dážď - PE. Ak je vnútri v byte - PVC. Ak je vnútri vo verejnej budove - LSOH.
Praktické odporúčania
Pre väčšinu domácností a bežných kancelárií stačí Cat5e alebo Cat6 s UTP. Pre dlhšie trasy alebo vyššie rýchlosti (10 Gbps) uvažujte Cat6A alebo Cat7 s kvalitným tienením. Pri stene a kanáloch zvažujte pevný vodič (solid) pre dlhšie trasy a lankový vodič (stranded) pre patch káble a flexibilné inštalácie. Pri PoE je dôležitá kvalita vodiča a meď, nie CCA (Copper Clad Aluminum).
Najlepšie postupy zahŕňajú označovanie káblov pri inštalácii, testovanie pripojení a uchovávanie záznamov o type káblov. AutMDIX znižuje potrebu krížených káblov v moderných sieťach, čo zrýchľuje nasadzovanie a znižuje chyby.
Základy siete - Priame vs. krížené káble
Tabuľka: Správny kábel pre typ pripojenia
| Typ spojenia | Odporúčaný kábel | Štandardy zapojenia | Auto-MDIX |
|---|---|---|---|
| PC <-> Switch/Router | Priamý kábel | T568A alebo T568B na oboch koncoch | Áno/väčšinou |
| PC <-> PC | Krížený kábel (len ak nepotrebuje Auto-MDIX) | T568A na jednom konci, T568B na druhom | Vo väčšine moderných zariadení nie |
| Staršie 10/100 Switch <-> Switch | Krížený kábel (pokým Auto-MDIX nie je dostupné) | T568A na jednom konci, T568B na druhom | Áno, v starších zariadeniach |
| PoE kamery k PoE switch | Priamy kábel | T568A alebo B na oboch koncoch | Áno |
Vždy platí, že kategória kábla (Cat5e, Cat6, Cat6A, Cat7) nie je ukazovateľom toho, či je kábel priamy alebo krížený. Poradie pinov určuje typ zapojenia a kategória určuje výkon a šírku pásma.
Rýchle poznámky a praktické tipy
- Kontrolujte konektory a správne zalisovanie koncoviek - nefunkčné vodiče spôsobia degradáciu prenosu aj pri Auto-MDIX.
- Ako identifikovať kábel - vizuálna kontrola farieb, tester alebo štítok na kábli.
- Pri výbere káblov do stien alebo do rubných priestorov zvážte Cat6A alebo Cat7 s plným tienením a LSZH plášťom.
- Pre vonkajšie prostredie použite PE plášť; pre interiér PVC alebo LSZH podľa prostredia a predpisov CPR.
