Ako nenahraditeľné médium na prenos sieťového signálu v integrovanom elektroinštalačnom systéme sú sieťové káble široko používané. Existuje mnoho typov sieťových káblov. Medzi nimi sa vyznačujú spôsobmi pripojenia. Sieťové káble možno rozdeliť na priame káble a káble krížené.
Čo je ethernetový kábel a čo je patch kábel
Ethernetový kábel je fyzické médium používané na pripojenie sieťových zariadení a pozostáva z viacerých izolovaných vodičov zabalených v izolačnom plášti s cieľom prenosu dát z jedného zariadenia do druhého. Ethernetové káble možno klasifikovať do rôznych typov podľa prenosovej rýchlosti a vzdialenosti (CAT5, CAT6, CAT7 atď.). Patch kábel je špecifický druh ethernetového káblu s konektormi na oboch koncoch použitý na krátke vzdialenosti v kanceláriách a rackoch, ktorý sa často používa na prepojenie počítača so sieťovým rozbočovačom alebo smerovačom.
Priamy kábel vs. krížený kábel
Priamy kábel (straight-through) má na oboch koncoch rovnaké zapojenie - rovnaký štandard zapojenia T568A alebo T568B. Krížený kábel (crossover) má jeden koniec zapojený podľa T568A a druhý koniec podľa T568B. Rozdiel spočíva v tom, ktoré piny TX a RX sú na ktorom konci prepojené, čo umožňuje priamu komunikáciu medzi zariadeniami podobného typu bez medzičlánku v podobe switcha alebo routera.
V praxi to znamená, že priamy kábel sa používa na spojenie odlišných zariadení (napríklad počítač soSwitchom alebo smerovačom), zatiaľ čo krížený kábel sa používa na spojenie podobných zariadení (napríklad PC s PC alebo switch so switchom v starších konfiguráciách). Moderné zariadenia však často podporujú Auto-MDI-X, ktoré tento rozdiel „zastaví“ a dovolí pracovať s akýmkoľvek káblom bez starostí.

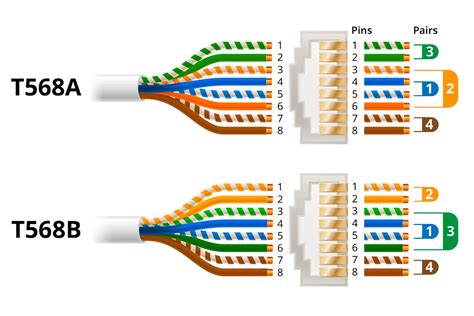

Kľúčové zapojenia a normy
- T568A má poradie farieb: zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá.
- T568B má poradie farieb: biela/oranžová, oranžová, biela/zelená, modrá, biela/modrá, zelená, biela/hnedá, hnedá.
- Priamy kábel má na oboch koncoch rovnaké zapojenie (napr. T568B-T568B).
- Krížený kábel má jeden koniec T568A a druhý koniec T568B (A-B).
Praktické rozdiely v praxi
Priamy kábel je dominantný pre pripojenie medzi portom uplinku a bežným portom prepínača alebo rozbočovača, ako aj medzi sieťovou kartou počítača a bežným portom prepínača/rozbočovača. Krížený kábel bol tradične používaný pre spojenie dvoch rovnakých zariadení (napr. PC-PC alebo switch-switch/ router-router) bez uplinku. So zavedením Auto-MDIX moderné zariadenia často riešia potrebu krížených káblov samé, čo znamená, že môžete použiť akýkoľvek kábel a zariadenie sa prispôsobí.
Auto-MDIX a jeho vplyv na výber káblov
Auto-MDIX (Automatic Medium-Dependent Interface Crossover) umožňuje sieťovým portom rozpoznať, či je pripojený kábel priamy alebo krížený, a podľa toho upraviť konfiguráciu prenosu. Zariadenia s podporou Auto-MDIX často zvládnu priamo používať akýkoľvek kábel a rýchlo nadviažu komunikáciu bez ľudského zásahu. V dôsledku toho je v modernej sieti použitie krížových káblov menej nevyhnutné, a to aj pri jednoduchých domových alebo kancelárskych inštaláciách.
Kedy ešte krížený kábel dáva zmysel?
Krížené káble sú stále užitočné pri starších 10/100 Ethernet portoch alebo pri špecifických priemyselných/applicačných zariadeniach, ktoré nemajú Auto-MDIX. Ak máte staršie prepínače/rozbočovače alebo porty bez Auto-MDI-X, krížený kábel môže byť potrebný na správne spojenie dvoch podobných zariadení.
Materiály a výkon káblov
- Typy TP (twisted pair) káblov: UTP, FTP/ScTP a STP/PIMF - každý s iným stupňom tiene a rušenia.
- CAT5e, CAT6, CAT6a a CAT7 - kategória káblu vyjadruje priepustnosť a pripojenie na vyššie rýchlosti; Cat6a a Cat7 podporujú vyššie rýchlosti a dlhšie vzdialenosti pri 10GBASE-T a vyšších, s vhodným tienením a konštrukciou.
- Priame a krížené zapojenia nie sú viazané na samotnú kategóriu - Cat5e aj Cat6 môžu byť priamymi aj kríženými káblami.
Ako vyrábať alebo kontrolovať kábel
Pri krimpovaní RJ45 koncoviek je dôležité dodržiavať správne poradie vodičov podľa zvoleného štandardu (T568A alebo T568B), dĺžku odizolovaných vodičov, delenie a udržiavanie správnych dĺžok vláken v kontakte. Po dokončení je vhodné otestovať kábel testerom, ktorý overí kontinuitu a správne mapovanie pinov. Zvlášť dôležité je u starších zariadení skontrolovať podporu Auto-MDI-X, aby sa predišlo zbytočnému kríženiu káblov.
Kontrola a identifikácia káblov
- Porovnajte farby vodičov na oboch koncoch - rovnaké poradie znamená priamy kábel, odlišné znamená krížený kábel.
- Použite káblový tester na overenie mapovania pinov a odhalenie rozdelených párov alebo porúch zapojenia.
- Skontrolujte štítky alebo plášť - niektoré káble sú označené ako crossover alebo patch, čo usmerní výber.
Praktické poznámky a tabuľka porovnania
| Typ káblu | Zapojenie | Typ použitia | Auto-MDIX | Bežné aplikácie |
|---|---|---|---|---|
| Priamy kábel | Rovnaké zapojenie na oboch koncoch (T568A/A alebo B/B) | Prepojenie odlišných zariadení (PC→Switch, PC→Router) | Áno/typicky áno | PC to Switch, Router to Switch, Patch panel to Switch |
| Krížený kábel | T568A na jednom konci a T568B na druhom konci | Prepojenie podobných zariadení (PC→PC, Switch→Switch, Router→Router) | V starších systémoch potrebné | PC to PC, Switch to Switch (staršie modely) |
Rady pre výber a inštaláciu
- Kategória káblu (Cat5e, Cat6, Cat6a, Cat7, Cat7a, Cat8) udáva výkonnostné schopnosti, nie nutne typ zapojenia.
- Pre moderné domáce a kancelárske siete väčšiny prípadov stačí priamy kábel; krížený je potrebný iba v špecifických starších alebo diagnostických prípadoch.
- Tienenie káblu (UTP, FTP, STP) znižuje rušenie; použitie tieneného kábla vyžaduje aj vhodné kovové ukončenie konektorov a správne uzemnenie.
- Maximálna dĺžka ethernetového kábla široko uznávaná v TP sieti je 100 metrov (vrátane koncových patch panelov a prepojovacích káblov).
- Pri zapájaní dôležité dodržiavať dĺžky odizolovaných vodičov a správne poradie (TX/RX páry) - chybné mapovanie vedie k degradácii prenosu.
Závery o praktických aspektoch
Káble RJ45 a ethernet majú odlišné úlohy: konektor RJ45 predstavuje mechanické pripojenie k zariadeniu a samotný ethernetový kábel slúži na prenos dát medzi zariadeniami. V modernej praxi sú káble a konektory navzájom kompatibilné a Auto-MDIX výrazne zjednodušuje inštalácie, čo znamená, že vnútri siete sa v drvivej väčšine prípadov použije priamy kábel alebo kombinácia s automatikou, bez nutnosti špecifických krížových káblov.
