Krížený kábel vs. priamy ethernetový kábel: Aký je rozdiel? Znalosť rozdielu medzi kríženými a priamymi ethernetovými káblami vám ušetrí bolesti hlavy a úzke miesta v sieti. Či už je kábel zapojený pomocou T568A alebo T568B, znalosť týchto farebných kódov a konfigurácií pinov je dôležitá, ak niekedy inštalujete alebo ladíte káble. Stručne povedané, krížené káble sú určené na priame pripojenie podobných zariadení, zatiaľ čo priame káble sú ideálne na pripojenie odlišných zariadení, takže je dôležité vybrať káble, ktoré zodpovedajú vašej konkrétnej konfigurácii siete. Hoci príchod inteligentných portov a Auto-MDIX v moderných zariadeniach minimalizuje dopyt po prekrížených kábloch, pochopenie toho, ako identifikovať a používať oba typy, zostáva užitočné pre spoľahlivé pripojenia. Praktické testovanie, označovanie káblov a testery káblov sú užitočné praktické opatrenia na rýchlu identifikáciu typov káblov a predchádzanie typickým chybám počas inštalácie alebo údržby. Aj keď sa technológia vyvíja, pochopenie typov káblov a ich aplikácií vám umožní vytvárať, podporovať a diagnostikovať siete s istotou.
Základné rozdiely a zapojenia
Krížené káble a ethernetové káble spájajú sieťové zariadenia, ale robia rôzne veci. Ethernetové káble, známe ako priame káble, pripájajú počítače k smerovačom alebo prepínačom a vytvárajú naše každodenné siete doma alebo v práci. Krížené káble spájajú dve podobné zariadenia, napríklad dva počítače, bez rozbočovača alebo prepínača medzi nimi. Rozlišuje ich vnútorné zapojenie - ethernetové káble majú identickú konfiguráciu pinov, zatiaľ čo krížené káble si vymieňajú určité vodiče, aby umožnili priamu komunikáciu medzi zariadeniami.
- Základná logika: Priamy kábel má rovnaké zapojenie na oboch koncoch, krížený kábel má na každom konci iné zapojenie (TIA/EIA-568A vs. TIA/EIA-568B). V praxi to znamená, že priamy kábel umožňuje komunikáciu medzi rôznymi zariadeniami (počítač-smerovač), zatiaľ čo krížený kábel umožňuje priame spojenie medzi podobnými zariadeniami (počítač-počítač).
- Normy zapojenia: T568A a T568B určujú poradie farebných vodičov a minimizujú nejednoznačnosť. Oba konce priamého kábla majú rovnakú postupnosť; krížený kábel má na jednom konci T568A a na druhom konci T568B.
- Príklad použitia: Priamy kábel bežne používa na spojenie PC so smerovačom alebo prepínačom, zatiaľ čo krížený kábel slúži na spojenie dvoch starších zariadení bez Auto-MDIX.
Normy zapojenia a jednoduchá identifikácia

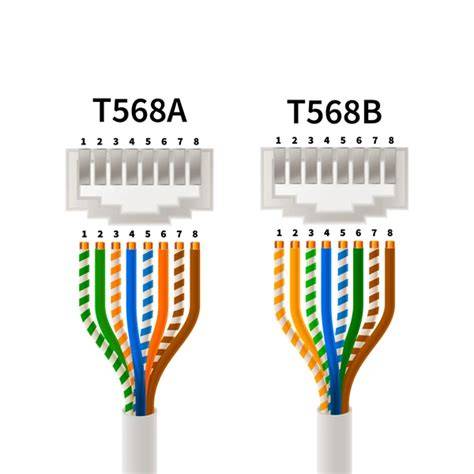

Normy zapojenia T568A a T568B určujú poradie farebných vodičov a minimalizujú nejednoznačnosť. T568A používa farebnú postupnosť zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. T568B používa oranžovo-bielu, oranžovú, zeleno-bielu, modrú, modro-bielu, zelenú, hnedo-bielu, hnedú.
Pri kontrole koncov aj vizuálneho značenia je dôležité overiť, či sú na oboch koncoch vodiče rozmiestnené rovnako (priame) alebo či sa jedna strana líši (krížené). Značenie káblov môže obsahovať štítky ako "Crossover" alebo "Patch", no nie všetky káble sú označené, preto je užitočné viesť si záznamy a testovať káble testerom.
TESTOVANIE SIEŤOVÝCH KÁBLOV 2023 – POSTUP | CAT5E, CAT6, CAT6A – SCOUT PRO 2
Auto-MDIX a vplyv na výber káblov

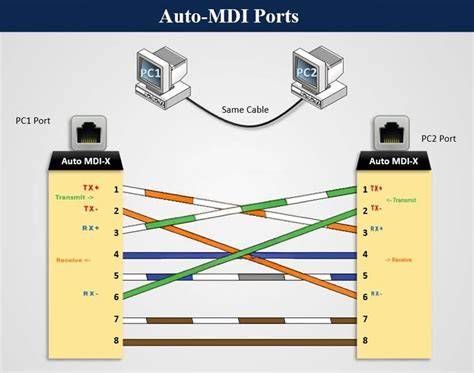

Čo je Auto-MDIX? Automatic Medium-Dependent Interface Crossover (Automatické kríženie rozhrania závislého od média) určuje, či používate krížový alebo priamy kábel a podľa toho sa prispôsobí. Zariadenia s podporou Auto-MDIX umožňujú použiť prakticky akýkoľvek kábel a port sa nakonfiguruje sám. Auto-MDIX eliminuje starosti s tým, kam ktorý kábel ide, a zvyšuje robustnosť sietí.
Vplyv moderných zariadení na krížové káble: stále viac zariadení dokáže rozpoznať krížové káble pomocou Auto-MDIX, a teda dopyt po krížových kábloch klesá. Väčšina moderných prepínačov a počítačov zvládne akýkoľvek kábel bez problémov. Napriek tomu existujú situácie, kde krížené káble môžu mať svoje miesto, napríklad pri starších 10/100 zariadeniach alebo pri skúmaní prostredia s nekompatibilným portom.
Kedy a ako používať ktorý kábel
Priamy kábel je vhodný pre spojenie rôznych zariadení (napr. počítač k smerovaču). Krížený kábel býva potrebný pri prepojení rovnakých zariadení (napr. PC k PC alebo staré dva prepínače bez Auto-MDIX). Ak sú obidva konce moderné a podporujú Auto-MDIX, postačí bežný priamy kábel.
| Scenár | Odporúčaný kábel | Poznámky |
|---|---|---|
| PC na PC | Crossover (ak nie je Auto-MDIX) | Väčšina moderných zariadení už Auto-MDIX |
| PC na switch/router | Priamy kábel | Najbežnejšie spojenie v domácnostiach/kanceláriách |
| Switch na switch (nové zariadenia) | Priamy kábel | Auto-MDIX to vyrieši |
| Staršie 10/100 zariadenia | Krížený kábel | Bez Auto-MDIX |
Rovnako dôležité nuansy a praktické rady
Integrita signálu a kvalita koncovky sú kľúčové pre spoľahlivý prenos. Nekvalitná konštrukcia alebo nesprávne zlisovanie môžu viesť k strate dát alebo nestabilite spojenia, najmä pri gigabitových rýchlostiach. Pri krimpovaní dodržujte správne poradie vodičov, minimeujte rozstrapkanie a kontrolujte uzemnenie pri tienených vedeniach. Miera skrútenia (pitch) vo vlasťi vodičov tiež ovplyvňuje rušenie a výkon káblu; Cat5e a Cat6 majú rôzny počet závitov na palec, čo sa odráža na prechode rušenia a kapacite.
Najdôležitejšie pravidlo: používajte vždy správny konektor RJ45 s kompatibilnou štruktúrou a počtom žíl. Pri výrobe vlastných káblov pamätajte, že dĺžka odoláva vedenie 100 metrov na štandardné ethernetové prenosy, a správne označené štítky a testovanie sú vašimi spojmi proti chybám.
Výber káblov pre domáce a kancelárske siete

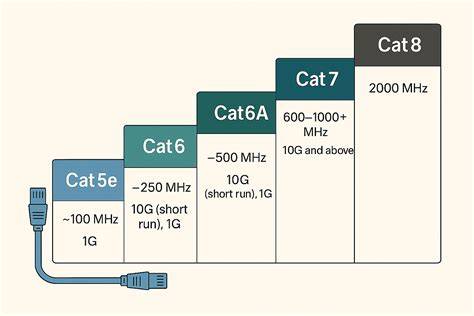

Pre bežné domáce siete s jednoperiodickým používaním stačí Cat5e alebo Cat6 s dosahom do 100 metrov a rýchlosťou 1 Gb/s. Pre vyššie nároky a budúce upgrady zvoľte Cat6a alebo Cat8 pre pripojenie medzi prepínačmi a servery. Tienené káble (SF/FTP, S/FTP) sú vhodné v priestore so silným rušením, a preto zvoľte aj vhodný konektor s kovovým zakončením pre tienenie.
Keď potrebujete rýchle prenosy na vysoké rýchlosti, Cat6a a Cat8 ponúkajú vyššiu šírku pásma a lepšiu odolnosť voči rušeniu na dlhích trasách. Avšak Cat5e stále stačí pre väčšinu domácich a kancelárskych aplikácií. Identifikácia typu kábla na teréne je jednoduchá: porovnajte farebnú schému na koncoch alebo použite tester káblov, ktorý ukáže mapovanie pinov a prípadné nezodpovedajúce rozdelené páry.
Praktická časť: ako správne vytvoriť kábel

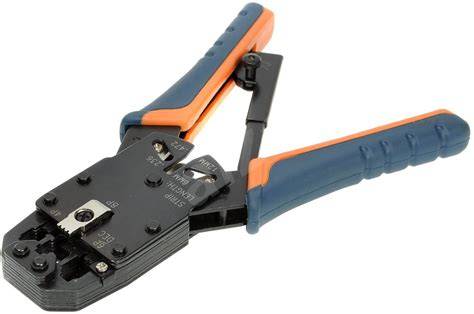

Postup pri tvorbe vlastného káblu zahŕňa správne odstránenie vonkajšej izolácie, rozpletenie párov proti smeru hodinových ručičiek, zaradenie vodičov do koncoviek podľa štandardu (T568A alebo T568B), a následné ukončenie konektormi krimpovacími kliešťami. Po zapojení treba otestovať kábel testerom - ak je jeden vodič zle zapojený, spojenie dosiahne iba nižšiu rýchlosť. Dôležité je tiež dbať na dĺžku odizolovania a správne vedenie vodičov do západky konektora, aby nedošlo k oslabení a skrúteniu.
Zhrnutie a praktické poznámky

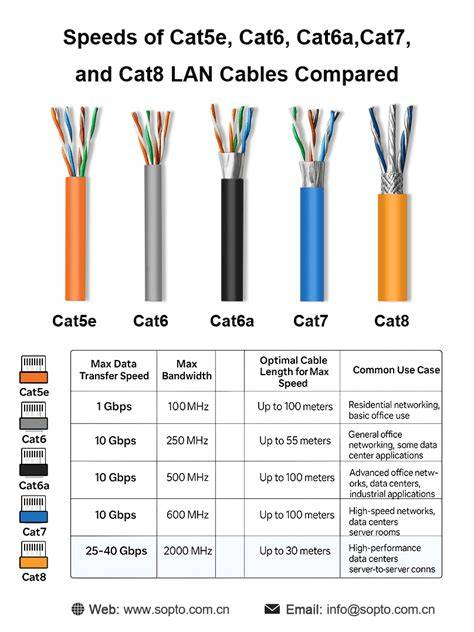

Každý kábel je pre spojenie určitého typu zariadení - priamy pre rôzne zariadenia, krížený pre podobné zariadenia. Moderné zariadenia s Auto-MDIX zjednodušujú výber káblov a znižujú potrebu špecifických krížových káblov, no stále existujú prípady, kedy je potrebné kríženie. Pri výbere káblu zohľadnite kategóriu (Cat5e, Cat6, Cat6a, Cat7, Cat8), tieneie, dĺžku a prostredie, v ktorom bude kábel používaný.
Často kladené otázky
- Je Cat6 priamy-alebo krížový? Odpoveď: Cat6 je výkonnostná kategória; kábel Cat6 môže byť zapojený priamo alebo krížovo podľa potreby.
- Mohem použiť krížený kábel ako bežný ethernetový kábel? Väčšinou áno, ak aspoň jedno zariadenie podporuje Auto-MDIX.
- Potrebuje PoE kamera krížený kábel? Nie. PoE kamery sú priame pripojenia k PoE switchi.
- Kedy na krížovom kábli ešte záleží? Pri starších 10/100 zariadeniach alebo pri zariadeniach bez Auto-MDIX.
