Krížený kábel (crossver) predstavuje typ ethernetového UTP kábla, ktorý sa používa na priame prepájanie dvoch zariadení rovnakého typu. V koncových konektoroch RJ45 sú prehozené dva páry vodičov tak, aby vysielanie jedného konca pasovalo na príjem druhého konca. Táto konfigurácia bol vždy praktický spôsob, ako spojiť dva počítače, dva prepínače alebo dva huby, bez potreby ďalšieho zariadenia medzi nimi.
Pojmy a základy zapojenia
Priama konfigurácia (priamy kábel) má rovnaké zapojenie na oboch koncoch, teda T568A-T568A alebo T568B-T568B. Krížený kábel používajú konce s odlišnými schendami, najčastejšie T568A na jednom konci a T568B na druhom. Rozdiel spočíva v poriadku vodičov a v tom, ktoré páry sa zarábajú na vysielanie a prijímanie.
Pri 10/100 Mbps Ethernet (10BASE-T a 100BASE-TX) dochádza k výraznej zmene - vyžaduje sa výmena medzi párom vysielania a prijímania, preto kružený kábel zaisťuje správne prepojenie. S nástupom Gigabit Ethernet (1000BASE-T) od roku 1999 sa všetky štyri páry používajú na obojsmerný prenos, čo v praxi znižuje potrebu krížených káblov, pretože zariadenia disponujú Auto MDI-X.
Auto MDI-X a jeho vplyv na potrebu kríženia
Auto MDI-X (Automatic Medium-Dependent Interface Crossover) je štandard definovaný IEEE 802.3, ktorý umožňuje zariadeniam samostatne zistiť, či je kábel priamy alebo krížený a podľa toho internalne upraviť páry pre vysielanie a príjem. Ak majú zariadenia podporu Auto MDI-X a rýchlosť portu je v automatickom vyjednávaní, konečne stačí akékoľvek vhodné káble - priamy alebo krížený - a sieť sa prispôsobí.
Kedy ešte krížený kábel dáva zmysel?
Krížený kábel má svoje opodstatnenie v situáciách, keď sú staršie zariadenia bez Auto MDI-X alebo v prostredí s portmi, ktoré Auto MDI-X neponúkajú. Napríklad staršie 10/100 prepínače alebo rozbočovače, špeciálne priemyselné riadiace zariadenia alebo laboratórne lavice, kde testujete rôzne konfigurácie. V moderných sieťach je krížený kábel vzácnou výnimkou a bežne sa volí priama prepojovacia cesta.
Porovnanie priamych a krížených káblov
- Priamy kábel: rovnaké zapojenie na oboch koncoch; spojuje rôzne typy zariadení (počítač <-> switch, router <-> switch, patch panel <-> switch alebo PoE zariadenia).
- Krížený kábel: odlišné zapojenie na každom konci; spája podobné zariadenia (PC <-> PC, staršie switch <-> starší switch, staré rozbočovače).
Ak sú všetky zariadenia moderné a podporujú Auto MDI-X, stačí zvoliť akýkoľvek kábel a funguje to. Ak sú zariadenia staré alebo s vypnutou Auto MDI-X funkciou, krížený kábel môže byť potrebný na spojenie dvoch podobných zariadení bez prostredníka.
Pinout a farebné kódy

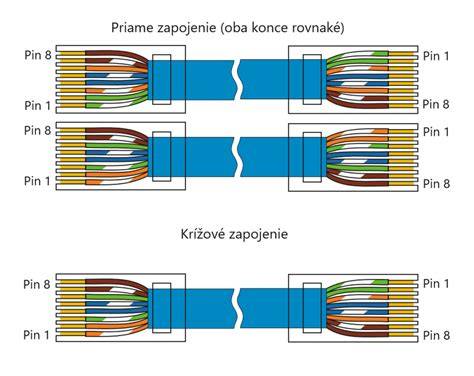

Existujú dva hlavné štandardy zapojenia RJ45: T568A a T568B. Pri priamych kábloch používame rovnaký štandard na oboch koncoch. Pri krížených kábloch zapojíme jeden koniec podľa T568A a druhý podľa T568B. Poradie farieb na koncoch sa líši iba v niektorých pároch a na ostatných tipoch ostáva identické.
- T568A: zeleno-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. - T568B: oranžovo-biela, oranžová, zeleno-biela, modrá, modro-biela, zelená, hnedo-biela, hnedá. Pri priamom kábli sú konce identické; pri kríženom sa zapojia rozdielne konce (A a B).
Ako rozpoznať typ kábla podľa špecifikácií
Väčšina káblov má na plášti označenie typu: „Patch“ alebo „Crossover“.Avšak nie vždy štítok zaručuje, že ide o krížený kábel. Najistejšie spôsoby identifikácie sú:
- Porovnávať farby vodičov na koncoch RJ45 - ak sa líšia, ide o crossover; ak sú rovnaké, ide o straight
- tester káblov - ukáže mapovanie kolíkov a či došlo k prekríženiu
- štítok alebo balenie - nie vždy spoľahlivé, overiť pinout testerom
Ako vyrobiť priamy alebo krížený kábel
Postup zahŕňa tieto kroky: odizolovanie vonkajšej izolácie, rozpletenie vodičov, usporiadanie do správneho poradia podľa zvoleného štandardu (T568A alebo T568B), vloženie vodičov do RJ45 konektora a krimpovanie. Po dokončení odporúčame otestovať kábel testerom, aby ste potvrdili kontinuitu a správne mapovanie párov.
Ako vybrať kábel pre bežné použitie
Pre väčšinu kancelárskych a domových sietí stačí priamy kábel. Gigabitové siete využívajú všetky štyri páry, preto Auto MDI-X výrazne znižuje potrebu kríženia. Pri bežných 10/100 Mbps zariadeniach môžu byť staršie krížené káble potrebné, avšak väčšinou stačí priamy kábel a Auto MDI-X to vyrieši.
Praktické poznámky a tipy
- Dbajte na správne vedenie vodičov a minimalizujte rozkrútenie na konci - približne 0,5 palca (13 mm).
- Používajte kvalitné konektory s kovovým tienením, ak zapájate tienené káble.
- Testujte pokračovanie a príslušné páry - nekvalitná zlisovacia alebo poškodené vodiče môžu zhoršiť výkon až na 100 Mbps.
- V prípade pochybností vždy majte po ruke oba typy káblov na testovanie a porovnanie.
Zhrnutie praktických doporučení
- Pre moderné siete je priamy kábel štandardom; Auto MDI-X robí krížové káble menej potrebnými.
- Krížený kábel je vhodný hlavne pre staršie zariadenia alebo špeciálne testovacie scenáre.
- Pri kúpe dlhších káblov zvážte Cat5e, Cat6 alebo Cat6A podľa požiadaviek na rýchlosť a rušenie; tienené varianty sú vhodné do prostredí s vyššou elektromagnetickou interferenciou.
¿T568A o T568B? Descubre la diferencia entre los cables de red Ethernet
V kontexte súčasnej praxe je jedným z dôležitých poznatkov, že kategória kábla (Cat5e, Cat6, Cat6A) nepredurčuje, či ide o priamy alebo krížený kábel. Kategória určuje výkonnosť a šírku pásma, zatiaľ čo zapojenie určujú štandardy T568A/T568B. Ak si nie ste istí, ktorý kábel vybrať, zvoľte priamy kábel a dôverujte automatickej detekcii MDI-X na moderných zariadeniach.
Najčastejšie otázky (FAQ)
- Je Cat6 vždy priame alebo krížové? - Cat6 je kategória, kábel môže byť buď priamy, alebo krížený podľa zapojenia.
- Môžem použiť krížený kábel na spojenie dvoch prepínačov? - Väčšina moderných prepojení nepotrebuje krížený kábel kvôli Auto MDI-X; pri starších 10/100 zariadeniach môže byť potrebný krížený kábel.
- Potrebuje PoE kamera krížený kábel? - Nie. PoE kamery sa pripájajú priamo k PoE prepínaču cez priamy kábel.
