Jednotlivé krútené páry, resp. vodiče v kábli sú farebne rozlíšené. Obvykle je jeden vodič páru celý homogénne označený jednou farbou a jemu prislúchajúci pár obsahuje farebný pásik tej istej farby. Napr. ak je vodič modrý, k nemu prislúchajúci pár je bielo s modrým pásikom (bielo-modrý). V sieťach Ethernet sa pre jednotlivé páry používajú kombinácie farieb: bielo-oranžová/oranžová, bielo-zelená/zelená, bielo-modrá/modrá, bielo-hnedá/hnedá.

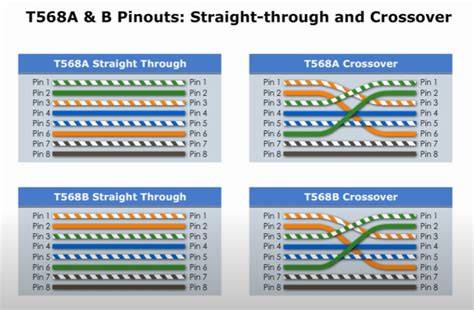

Vodiče môžu byť v konektore zapojené podľa TIA/EIA-568-B, alebo TIA/EIA-568-A. Oba konce kábla majú rovnakú postupnosť zapojenia podľa jednej normy, inak vzniká krížený kábel (cross link). Priamo-priechodný kábel zachováva rovnaké poradie zapojenia na oboch koncoch: T568A na oboch koncoch alebo T568B na oboch koncoch. Krížený kábel používa iný štandard na každom konci, napríklad T568A na jednom konci a T568B na druhom konci.
Čo je priamy kábel a čo krížený kábel
Priamy kábel (straight-through) pripája rôzne typy zariadení. Oba konce používajú identické vedenie, čo umožňuje čistý a spoľahlivý prenos. Príklad: PC na prepínanie, router na prepínanie, patch panel na prepínač. Krížený kábel (crossover) naopak pripája rovnaké typy zariadení - dve PC, dva prepínače alebo dva routery - pričom TX a RX páry sú vymenené, aby umožnili priame zdieľanie dát bez aktívneho prvku medzi zariadeniami.
Normy zapojenia T568A a T568B
T568A a T568B určujú poradie farebných vodičov na koncoch RJ45 konektorov. T568A používa poradie: zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. T568B používa poradie: biela/oranžová, oranžová, biela/zelená, modrá, biela/modrá, zelená, biela/hnedá, hnedá. Oba konce musia zhodovať, aby vznikol priamy kábel; ak jeden koniec je A a druhý B, vznikne krížený kábel. V praxi sa v Severnej Amerike najčastejšie používa T568B, no A aj B sú povolené podľa ANSI/TIA-568.2-D a poskytujú rovnaký elektrický výkon pri dôslednom používaní.
Gigabitové siete a kríženie
Pre 10/100 Mbps Ethernet (10BASE-T a 100BASE-TX) je potrebné kríženie, pretože tieto štandardy používajú jeden vyhradený pár na vysielanie a jeden na príjem v každom smere. Pri 1000BASE-T (Gigabit) sa však používajú všetky štyri páry na simultánny obojsmerný prenos a neexistujú pevné vysielacie a prijímacie páry na výmenu. Z tohto dôvodu sa krížené káble z moderných sietí vytrácajú, pretože väčšina portov dnes podporuje Auto MDI-X.
Auto-MDIX a jeho vplyv
Auto-MDIX (Automatic Medium-Dependent Interface Crossover) je definované v IEEE 802.3, odsek 40.4.4. Umožňuje zariadeniam zistiť, či je kábel priamy alebo krížený, a podľa toho automaticky upraviť svoje páry pre vysielanie a prijímanie. V praxi to znamená, že pre moderné zariadenia stačí používať prakticky akýkoľvek kábel; port to dokáže prispôsobiť bez zásahu používateľa. Ak však jeden z portov nepodporuje Auto-MDIX alebo sú zariadenia staré (10/100 Mbps s vypnutým Auto-MDIX), krížený kábel môže byť potrebný.
Kedy na krížovom kábli ešte záleží?
Krížený kábel je stále potrebný pri:
- prepojení starých 10/100 prepínačov alebo rozbočovačov medzi sebou;
- práce so staršími priemyselnými zariadeniami alebo portami MDI/MDI-X, ktoré nemajú Auto-MDI-X;
- študovaní alebo testovaní ethernetových káblov bez Auto-MDI-X;
- portoch s vypnutou funkciou Auto-MDI-X.
Ak sú obe zariadenia moderné a podporujú Auto-MDI-X, funguje ktorýkoľvek kábel, čo je bezpečnejšia, lacnejšia a bežnejšia voľba.
Identifikácia a kontrola káblov
- Porovnajte farby vodičov RJ45 na oboch koncoch. Ak sa poradie zhoduje, ide o priame. Ak sa líši (A na jednom konci, B na druhom), ide o krížený kábel.
- Použite tester káblov. Dobrý tester ukáže, či sú vodiče mapované priamo alebo prekrútené a označí otvorené vodiče, skraty a rozdelené páry. Tester je spoľahlivý pre terénne inštalácie.
- Skontrolujte štítok alebo obal káblu. Nie všetky káble sú označené, takže je dobré viesť si záznamy o type káblov počas inštalácie.
Bežný problém v teréne: spojíte dva staré prepínače a kontrolka prepojenia sa nerozsvieti. Skúste známy priamy kábel; ak moderný switch podporuje Auto-MDIX, problém je pravdepodobne kábel. Ak je to starší 10/100 starý port alebo bez Auto-MDIX, krížený kábel môže byť riešením. Ak kábel stále zlyháva, použite tester a overte kontinuitu a mapovanie pinov.
Čo všetko zahrnúť do výberu káblov?
Pre väčšinu káblových inštalácií platí: zvoľte priamo-prepojovacie káble (straight-through) a vyberte kategóriu podľa potrebnej šírky pásma a vzdialeností. Cat5e je vhodný pre väčšinu 1 Gb/s sietí na 100 m. Cat6 je bežnou voľbou v kancelárskych a domových sieťach a ponúka lepšiu šírku pásma; Cat6a je vhodný pre 10 Gb/s na dlhšie vzdialenosti. Cat7 a Cat7a ponúkajú ešte vyššie rýchlosti a sú určené pre špecifické nasadenia a konektory GG45/ARJ45, no nie sú bežne potrebné pre bežné domácnosti. Cat8 je určený pre 25-40 Gb/s pripojenia medzi switrami a servermi na krátke vzdialenosti.
Tieniace káble (FTP, STP) sú vhodné v oblastiach s vysokým rušením, pričom dôležité je použitie konektorov s tienením. Vonkajšie káble alebo káble s plášťom pre priestory musia byť vybrané podľa prostredia a stavebných predpisov. Pri krimpovaní je nutné dodržiavať správne poradie podľa štandardov a používať vhodnú dĺžku odizolovania (zvyčajne asi 1,3 cm).
Krížený kábel by ste mali kupovať alebo vyrábať iba pri jasnom dôvode (staršie zariadenia, problémy s Auto-MDIX alebo potreba priameho spojenia dvoch identických zariadení). Pri bežnej inštalácii dnešných sietí sú priamé káble a Auto-MDIX štandardom a kríženie je výnimkou.
Praktické odporúčania a tabuľka najčastejších prípadov
| Scenár | Odporúčaný typ kábla | Poznámky |
|---|---|---|
| PC k PC | Krížený kábel (ak nie je Auto-MDIX) | Bežný domáce/office scenár, keď Auto-MDIX nie je k dispozícii |
| PC k routeru/prepínaču | Priamy kábel | Moderné zariadenia s Auto-MDIX |
| Router k prepínaču (moderné) | Priamy kábel | Auto-MDIX často eliminuje potrebu kríženia |
| Staré 10/100 zariadenia | Krížený kábel | Ak Auto-MDI-X nie je dostupný |
| Patch panel k prepínaču | Priamy kábel | Bežná aplikácia v kancelárii alebo sieti |
Ako zapojiť kábel krok za krokom
Prvý krok je správne odstránenie vonkajšej izolácie. Dĺžka odizolovaných vodičov by nemala presiahnuť plastovú západku koncovky. Potom vodiče poriadne rozpliesť a usporiadať podľa poradia koncovky, a vložiť do pätíc konektora. Konektory RJ45 sa krimpujú pomocou krimpovacích klieští. Po zapojení je vhodné kábel otestovať pomocou testeru. Nesprávne poradie alebo zlé zalisovanie môže spôsobiť nízku prenosovú rýchlosť alebo úplné zlyhanie spojenia.
Pre praktickú prípravu a postupy uvádzame aj tipy a upozornenia: neverte len vizuálne plošné značky; v niektorých prípadoch štítky nie sú prítomné. Pri krimpovaní používajte správne piny podľa T568A alebo T568B a overte, že oba konce kabeláže sú rovnaké na priame zapojenie. Pre krížené zapojenie: na jednom konci A a na druhom konci B. Dĺžka, krútenie a kvalita materiálov ovplyvňujú signál a spoľahlivosť spojenia.
Značenie a typy káblov
UTP (netienená krútená dvojlinka) je základný typ pre Ethernet; FTP (tienené) alebo STP (štítované) poskytujú lepšiu odolnosť proti rušeniu. Označenia U, F a S určujú bez tienenia, tienenie fóliou a tienenie opletením, resp. kombináciou. Konektory RJ45 používajú štandardy zapojenia T568A a T568B. V praxi ide o výber kategórie (Cat5e, Cat6, Cat6a, Cat7, Cat8) a typu tienenia podľa prostredia a požiadaviek na šírku pásma.
Vplyv moderných technológií na potrebu krížových káblov
V súčasnosti dopyt po krížových káblach klesá vďaka Auto-MDIX, ktoré umožňuje portom prispôsobiť sa bez ohľadu na to, či používate priamy alebo krížený kábel. Väčšina moderných zariadení (notebooky, prepínače, routery) podporuje Auto-MDIX, čo robí krížené káble menej nutnými. Avšak šedé zóny zostávajú pri starších zariadeniach alebo špeciálnych rackoch s mixom hardvéru.
Rýchly prehľad rozdielov
- Priamy kábel: rovnaké zapojenie na oboch koncoch, bežné pre PC-to-Switch, router-to-Switch, PC-to-Router.
- Krížený kábel: rôzne zapojenie na koncoch, slúži na priamu komunikáciu medzi podobnými zariadeniami (PC-to-PC, Switch-to-Switch) najmä bez Auto-MDIX.
- Auto-MDIX: umožňuje zariadeniam vybrať správny režim bez ohľadu na kábel; je štandardom v moderných sieťach.
Metóda testera a praktické tipy na riešenie problémov
Testery káblov sú kompaktné a umožňujú zistiť, či sú piny správne zapojené a či nie sú asistované chyby (rozdelené páry, otvorené vodiče, skraty). Urobte test po každom krimpovaní; nefunkčný jeden vodič zničí celkové maximum rýchlosti. Pri riešení problémov s existujúcou inštaláciou skontrolujte aj vyjednávanie rýchlosti a duplexu na porte - ak jeden z nich nie je nastavený na auto-negociáciu, môže dôjsť k degradácii výkonu.
Zhrnutie praktických poznatkov
Krížené a priamé káble majú svoje miesto v sieti. Rozdiel medzi nimi spočíva v poradí zapojenia RJ45 na koncoch. Káble Cat5e, Cat6, Cat6a, Cat7 a Cat8 nesúvisia s tým, či sú priamy alebo krížený; toto je samostatná voľba zapojenia. V modernej sieti je priama verzia väčšinou predvolená a Auto-MDIX znižuje potrebu krížových káblov. Pri starších zariadeniach alebo špeciálnych aplikáciách však krížený kábel stále nájde svoje uplatnenie.
Jak nakrimpovat UTP nebo STP kabel
Aké káble vybrať? Pre väčšinu sietí sa oplatí zvoliť priamo-prepojovacie káble Cat5e alebo Cat6 podľa požiadanej šírky pásma a dĺžky. Pre 10 Gb/s siete na krátke vzdialenosti alebo v špecifických prostrediach zvážte Cat6a alebo Cat7. Ak chcete budúce vyššie rýchlosti, zvažujte Cat6a a Cat8 pre serverové spojenia alebo switch-to-switch komunikačné kanály.
